SS20全自動采樣船技術方案

  1、用途

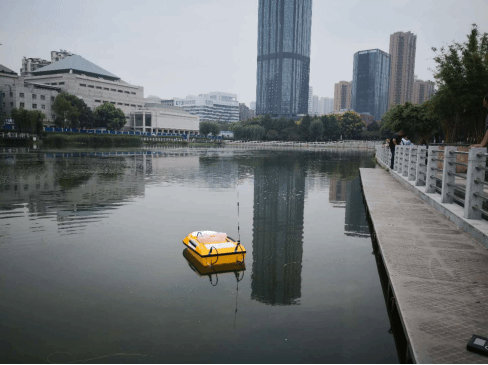

  SS20全自動采樣船可實現自主航行完成采樣任務。主要用于湖泊水庫、江河流域、近海的常規或應急水質采樣。通過GPS自動導航、自主航行到需要采樣的地點實現定點、定時、定量采樣作業。

  具有安全、智能、高效的特點。可以限度的規避人員安全隱患，提高工作效率。

  2、組成部分

  主要由船體、通信系統、動力及推進系統、、地面基站及采樣系統組成。

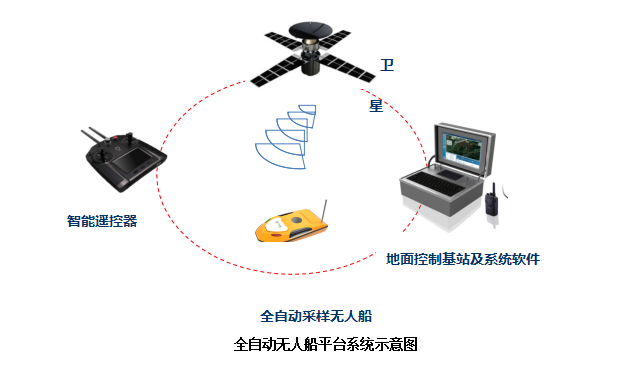

   全自動無人船平臺系統示意圖

  3、主要功能3.1、船體

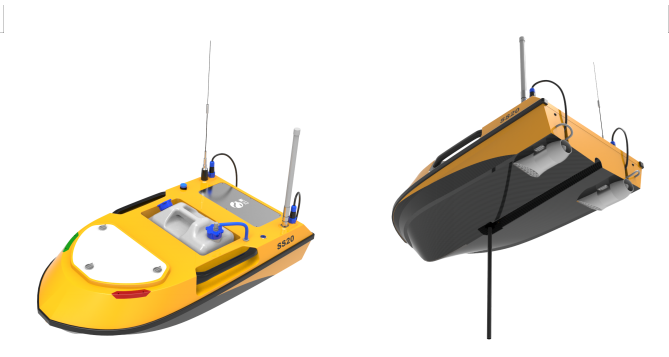

  采樣船單體流線船型設計、隔艙封閉。采用全碳纖維復合材料制成。硬度高、船體小、重量輕。具有防撞、防腐、防磨損、搬運攜帶方便等特性。

  3.2、通信系統

  全自動無人船具有全自動高精度導航功能，導航時使用衛星定位設備，具有較高定位精度。同時具有人工控制模式，可在自動導航與人工控制兩種模式間自由切換。

  具有可靠的遠距離通訊功能，能實時對船體進行跟蹤、控制。

  3.3、動力系統

  動力及推進系統模塊化。鋰聚合物電池，電池可快速更換，充電便捷。推進器可拆卸，方便安裝、維護。

  3.4、智能

  智能可船只行駛。智能屏幕上顯示船只和智能電量，可根據水流流速對當前船速進行多檔位連續調整。

  3.5、地面基站

  地面基站系統軟件具有便捷的任務編輯與管理功能，可自動生成、編輯航行路線，按設定路線作業，分批次作業，任務中斷后自動續接，任務完成后自動返航。

  4、技術參數4.1、船體

  1) 單體流線船型，重心低，航行穩；

  2) 采用隔艙封閉設計，具有防沉、防、防水特性；

  3) 采用新型高強度全碳纖維復合材料。硬度高、重量輕，具有防撞、防腐、防磨損特性；

  4) 尺寸：1.05m（長）×0.55m（寬）× 0.38m（高）；

  5) 空載重量：18Kg；

  6) 負載能力：10Kg；

  7) 滿載吃水深度：0.15m；

  8) 船體小，重量輕，便于搬卸，使用方便；

  9) 抗風浪等級：3級風/0.5米浪。

  4.2、主控系統

  1) 接收并執行智能手持的手動任務指令；

  2) 接收、保存并執行地面控制基站的任務指令；

  3) 實時向發送無人船數據信息。

  4.3、導航系統

  1) 衛星定位，自主導航航行；

  2) 高精度GPS接收器：水平定位精度2.5 m，速度精度0.1 m/s；

  3) GPS接收靈敏度：-160 dBm ； GPS更新速率：5 Hz；

  4) GPS冷啟動時間：29 秒；

  5) 朝向精度：0.1度；朝向重復性：±0.3 度；

  6) 傾角范圍：± 80度；傾角準確度：±1度（0度- 15度）。

  4.4、數據通信系統

  1) 船只與地面基站采用無線射頻點對點通信方式（900MZhz）；

  2) 船只與采用無線射頻點對點通信方式；

  3) 通訊距離：開闊地段通信距離5公里（基站GFSK窄帶通信）、開闊地段通信距離2公里（GFSK，窄帶通信）。

  4.5、電源系統

  1) 續航能力：工作航速1.5m/s，續航4小時；

  航速5m/s，續航1小時；

  2) 電池充放電次數：不少于500次。電池可更換；

  3) 電池保護：具有過充、過放電、防水及電池過熱保護；

  4) 電池容量：電池為高容量鋰聚合物電池；電壓33V，容量40Ah*1；

  5) 充電電流：15A；

  4.6、推進系統

  1) 2組金屬噴泵推進，可拆卸，安裝、維修方便；

  2) 差速控制轉向；

  3) 直流無刷電機推進；

  4) 航速：5.0m/s；經濟航速：1.5m/s；

  5) 防水草、防水面垃圾、防碰撞。

  4.7、采樣系統

  1) 實現定點、定時、定量的標準化、規范化水質采樣功能

  2) 地表水采樣

  3) 單點采樣，采樣量10L

  4) 采樣系統材料符合環保操作標準要求，對樣品不會造成2次污染影響數據

  5）水質采樣系統參數

  4.8、智能

  智能手持設備和軟件（提供無人船智能手持軟件著作權登記證書）。

  1) 智能可船行駛；

  2) 智能可編輯采樣任務：設置采樣量，隨時監控，隨時中斷或隨時改變工作任務；

  3) 智能屏幕顯示無人船信息：船剩余電量、船行駛速度、經緯度、通信信道、智能電量，采樣船實時工作狀態（采樣/移動）、顯示樣瓶及任務完成情況；

  4) 智能防水防塵等級：IP64；

  5) 電池續航時間：12h；

  6) 距離：1Km；

  7) 重量：0.95 kg；

  8) 搖桿方式：電阻式；

  9) 搖桿范圍：360 度；

  10) 內置無線通訊模塊，調制方式GFSK。

  11) 充電器：12.6V、1.5A

  4.9、地面控制基站

  1）任務編輯

  A. 下載工作水域衛星地圖、并進行存儲和管理；

  B. 可自動規劃、生成（等間距）路徑點和工作邊界，并可手動或自動規劃路徑，路徑點不少于255個，每個路徑點的經緯度的分辨率至少為0.00001度；

  C. 可在任意路徑點進行工作任務設置；

  D. 編輯好的任務可以保存、修改、管理、載入；

  E. 界面圖文并茂、直觀、易操作。

  2）無人船

  A. 在超視距情況下，可通過手動操縱無人船行駛；

  B. 編輯、發送手動工作或采樣命令。

  3）無人船系統狀態監控與顯示

  A. 在衛星地圖上顯示無人船平臺的位置、船頭朝向、工作狀態、GPS坐標、行駛路徑；

  B. 顯示無人船平臺剩余電量、基站電量、航速；

  C. 可發出無人船低電量警報；

  D. 實時顯示無人船搭載的儀器的檢測數據；

  E. 無人船任務完成狀態，含任務已完成的百分比、剩余時間預計等項目。

  4）數據存儲系統

  A. 可整理、存儲無人船工作日志；

  B. 常規工作任務存儲及反復調用、歷史工作數據的存儲。

  5）接收和發送無人船信息；

  6）與對無人船控制權交互轉換；

  7）基站電腦硬件：配置不低于i5-8250U 8G內存512G固態2G獨顯

  8）所需網絡硬件及環境

  A. 通訊模塊及天線GFSK；

  B. 信號良好的GPRS網絡覆蓋的區域；

  C. 信號良好的4G網絡覆蓋的區域（若有選擇配置4G上網卡）。
